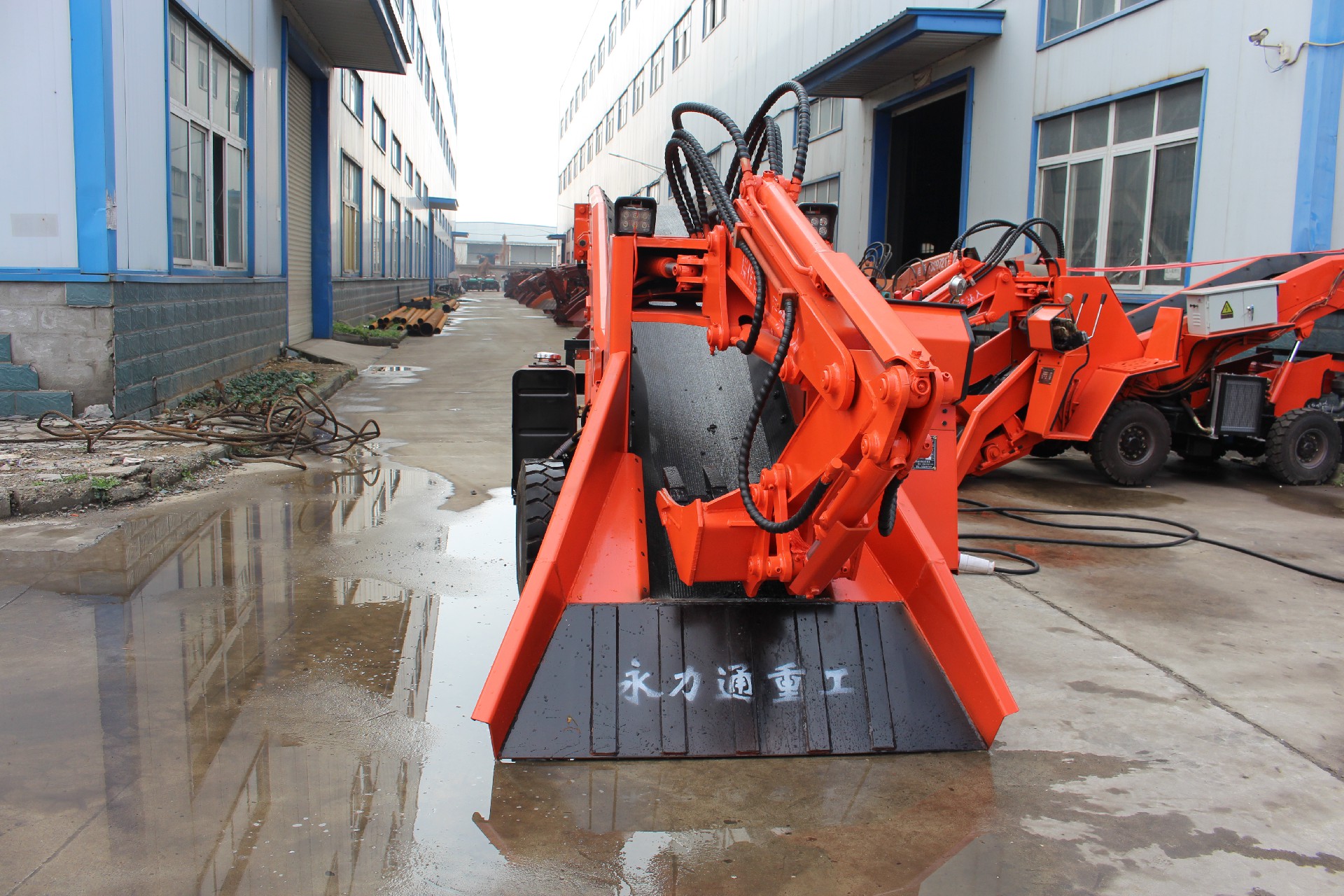

ZWY-60型輪式巷道扒渣機大臂使用14mm厚的鋼板，小臂使用12mm厚的鋼板。采用附屬裝置結構設計，可以極大的增加挖掘距離、挖掘深度和挖掘高度。大小臂以及主軸的所有鏈接部位都采用了石墨耐磨銅套，減少部件之間的磨損，增加使用壽命。通過合理設計的挖斗連接板增加使用時的挖掘力。
ZWY-60型輪式巷道扒渣機液壓系統采用全新負載感應系統，主要特點在于可以采集各工作機構的負荷壓力，多路閥將工作裝置中大小臂、齒輪泵、挖斗中最大的工作壓力以壓力表的形式顯示，從而幫助操作人員調整液壓泵的流量，改變各油缸的輸出流量和輸出壓力。
| ZWY-60型扒渣機技術參數 | ||
| 項目 | 參數 | |
| 型號 | ZWY1.3-60T-4B-CDQ | |
| 裝載能力（m3/h） | ≤60 | |
| 整機質量 | （約）2750±5% | |
| 軸距（A）（mm） | 1550 | |
| 輪距（前/后） （mm） | 1110/1190 | |
| 最小轉彎半徑 | ≤5 | |
| 挖掘?qū)挾龋˙）（mm） | 3000 | |
| 挖取距離（C）（mm） | ≥1400 | |
| 挖掘深度（Z）（mm） | ≤500 | |
| 挖掘高度（H）（mm） | 2100 | |
| 卸載最高處高度（H）（mm） | 1300（可加高） | |
| 裝車長度（D）（mm） | 1500（可加長） | |
| 爬坡能力（°） | ≤5 | |
| 物料最大通過能力 | ≤600×450 | |
| 輸送帶速度（m/s） | 0.8±5% | |
| 輸送能力（m3/h） | ≥60 | |
| 主電機功率（Kw） | 11 | |
| 行走速度（Km/h） | 1.45 | |
| 額定工作壓力（Mpa） | 12 | |
| 安全閥開啟壓力（Mpa） | 12.5 | |
| 電器絕緣強度（MΩ） | 三相 | ≥1.5 |
| 相間 | ≥1.5 | |
| 運輸狀態最大外形尺寸 | 長 | 5300±50 |
| 寬 | 1300±50 | |
| 高 | 1400±50 | |
| 適用最小斷面（㎡） | 2.2×2.2 | |
